Описание
Лабораторная установка включает:
— Настольный металлический стенд — 1 шт.
— Электродвигатель с эксцентриком — 1 шт.
— Тележка на магнитной подвеске — 2 шт.
— Груз — 1 шт.
— Цифровой датчик расстояния ультразвуковой — 1 шт.
— Цифровой датчик оптоэлектрический — 1 шт.
— Источник постоянного тока регулируемый — 1 шт.
— Программное обеспечение.

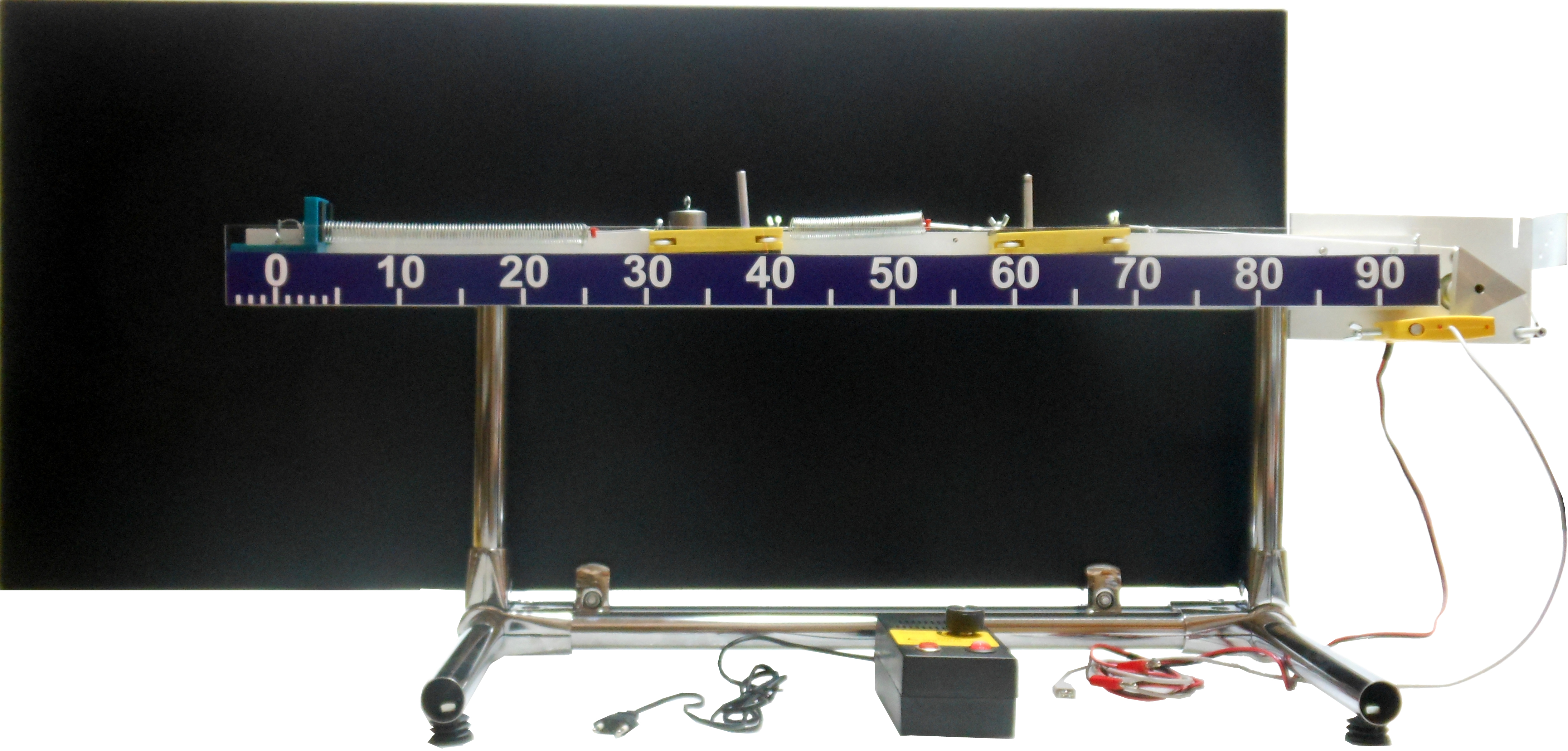

Установка собрана на основе рамной конструкции из стальных труб, устанавливаемой на лабораторном столе, и в качестве основных элементов включает в себя горизонтальный рельс, электродвигатель, тележки на магнитной подвеске. Установка комплектуется пружинами двух различных значений жесткости. Для питания двигателя используется источник постоянного тока. Регистрация частоты вынуждающей силы осуществляется с помощью оптоэлектрического датчика, прерыватель для которого устанавливается на валу электродвигателя. Измерение амплитуды и частоты колебаний тележки проводится с помощью цифрового ультразвукового датчика расстояния. Две тележки, входящие в состав установки, имеют разные аэродинамические сопротивления, которые отличаются друг от друга не менее чем в 9 раз. Масса груза такая, что при установке его на тележку с малым аэродинамическим сопротивлением обеспечивается равенство масс тележек.
Приемопередающий элемент жестко установлен в корпусе датчика расстояния ультразвукового, на лицевой поверхности, и не допускает отклонения от оси (за исключением допуска монтажа).
Компьютерная программа позволяет формировать таблицу с амплитудами колебаний, измеренными для каждого значения частоты вынуждающей силы (частота вынуждающей силы также должна рассчитываться в таблице) и выводит накопленные данные на экран в виде графика зависимости амплитуды колебаний от времени.
Основные технические характеристики:
— Габариты установки — не более 1100х400х500мм.;
— Масса тележки — не менее 0,08 кг;
— Напряжение блока питания — 15В;
Цифровой датчик расстояния ультразвуковой:
1. Наличие корпуса из ударопрочного пластика.
2. Габариты — не менее 120х60х33 мм.
3. Наличие приемо-передающего элемента диаметром — не менее 38 мм. Угол передачи/приема сигнала – не более 20 градусов.
4. Диапазон измерений — от 0,15 до 10 метров.
5. Погрешность измерений — не более 1%.
6. Частота регистрации положения до объекта — не менее 50 Гц (время между последовательно получаемыми точками – 20мс).
7. Частота ультразвуковой волны, излучаемой датчиком расстояния — не менее 49 кГц.
Цифровой датчик оптоэлектрический:
1. Наличие корпуса из ударопрочного пластика П-образной формы;
2. Быстродействие — не менее 0.1 мс.
3. Напряжение питания — 5 (USB) В;
4. Габариты – не более 85х75х25мм.;
5. Глубина и ширина выреза — не менее 42 мм.;
6. Наличие соосно установленных на противоположных сторонах датчика светодиода с длиной волны не менее 900нм и малым конусом излучения и фотодиода.
